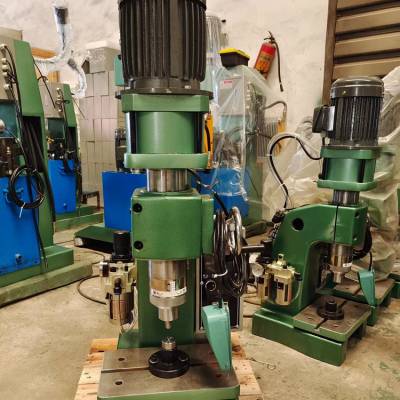

鑫台铭油压旋铆机【油压铆接机】

油压旋铆机特点：

1．机座一体加工成型，高低调整时中心不会偏移，

2．配合客户之要求使用电压。

3．以2-20Mpa的液体压力为动力源,由1400转/分的电机提供扭转力。

4．主轴行程40MM，可单独上下调整、方便简单、精准度高。

5．整机重量不超过128KG。

6．铆钉长度最长280MM。

7．旋铆时间可在0.5-10秒可调。

1．更换模具快速便捷、提高产能、适合少量多样之工作场所、亦可在线工作。

2．电机功率为350W

3．铆合能力为实心8mm、建议使用5.5mm以下之铆钉***经济效益。

油压旋铆机用途：

适用各种汽车零件、五金工具、运动器材、旅游用品等；如：剪刀，钳子、果汁机刀片、笔记本转轴、LCD转轴、风扇等产品实心铆钉的铆接．

油压旋铆机其方便多用，高效易操作的特点越来越为广大的制造商客户所接受。

按照结构类型可以分为很多种，有滑轨式，也有转盘式，但其原理是大同小异，都是通过设定，使工件位移到铆接区域，而后由铆接机完成铆接工艺。

可以把任何工件的位移看作是三个方向移动的结果，X,Y轴是控制左右和前后，Z轴是控制上下，由此，一个基本的数控结构就确定了。数控铆接机一般都有个零点，也可以称为基准点，以此点为基准，我们需要将所有需要铆接的点进行编号和坐标标定，这个过程是必须的，而后这些坐标和高度需要输入到设备的数据录入页面，由此让机器知道如何来铆接那些点，这些点分别在什么地方，高度多少。

将这些点坐标输入后，数控铆接机的程序就可以运作了，机器的伺服机构会在程序的控制下，带动工件达到我们输入的点，在这个位置，铆接工件应该刚好在铆头的轴线下，此时设备还要对该坐标的Z值，也就是高度值进行计算，确定铆接的进给量，一切准备就续后设备可以开始铆接了。

油压旋铆机的适用面很广,可应用各种所需铆接的工艺场合，下面介绍一些主要的应用。

1、 可铆接的材料：除了可铆接低碳钢铆钉外，还可铆接中碳钢及不锈钢铆钉，当然铜、铝铆钉更是在铆接范围之列。

2、 可铆接的形状：只要改变铆头的形状，就能铆接成各种形状，此外，径向铆接机还可和于压印、压花和打标。

3、径向铆接机还可实现在玻璃、塑料、陶瓷上的铆接。

4、 适用行业：冷碾铆接法可广泛用于精密机械、纺织器材、钢制家具、建筑五金、高低压电器、五金工具、汽车、摩托车配件等众多行业，特别是在汽车门锁、刮水器、制动器、离合器、后门撑杆、门铰链、玻璃升降器、化油器、手制动器、转向球接头、摩托车减震器等汽摩配件行业中应用更为广泛。

铆接机工作原理一般分两种，即径向式（JM型）和摆辗式（BM型），它们在结构实现上和运动轨迹上都有较大的区别，现简单简单介绍如下：

径向铆接机（JM）：

电机通过联轴器将运动传递给主轴，主轴通过少齿差行星机构将运动传递给球面运动副，同时液压系统驱动活塞连同球面副向下施压，当铆头接触到铆钉时，铆头围绕铆钉中心线（即主轴中心线）按11瓣梅花运动轨迹对铆钉进行无滑动辗压，而完成铆接工作。

摆辗铆接机（BM）：

电机通过联轴器将运动传递主轴，同时液压系统驱动活塞连同主轴向下施压，当铆头接触到铆钉时，铆头围绕铆钉中心线（即主轴中心线）公转，同时铆头在切向力的作用下自转，从而形成无滑动辗压。

油压旋铆机技术参数：

类型：旋铆机

动力方式：液压

铆接方式：径向式铆接机

品牌：鑫台铭

型号：XTM-155

额定工作压力：250（kN）

使用空气压力：6（MPa）

铆接输出压力：250（kN）

闭合高度：230（mm）

工作台面尺寸：350*240（mm）

电机功率：2.2（kW）

电源电压：380（V）

旋铆能力：1-25

最小旋铆工件直径：1（mm）

主轴行程：42（mm）

主轴行程调节量：0.1（mm）

外形尺寸：520*846*1630（mm）

重量：350（kg）
